分子筛碳(CMS)BELLFINE® MG

海外限定开始CMS外销。

目前正在寻求想使用本公司CMS的客户。
助力开发先进的装置。敬请垂询。

Sタイプ熱溶融(未硬化)タイプ
  • 销售到海外基地制造商和贸易公司
  • 限定供应各国的PSA制造商(各国2家以内)
  • 同时也会考虑与本公司氮气PSA技术合作

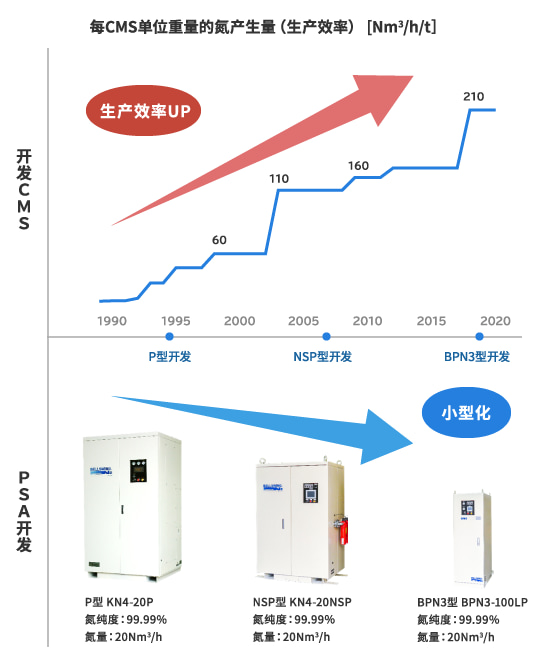

BELLFINE®MG 开发沿革

BELLFINE®MG 开发沿革
1985年 着手开发CMS
1989年 CMS批量生产开始
1992年 开发BELLFINE BS-23
1993年 开发BELLFINE BS-13
1995年 开发BELLFINE MG-9
1998年 开发BELLFINE MG-7
2003年 开发BELLFINE MG-7L系列
2006年 改良耐久性
2009年 开发BELLFINE MG-4
2012年 开发BELLFINE MG-407
2018年 开发BELLFINE MG-405L
  • 自1989年批量生产开始以来,持续了约30年的CMS(分子筛碳)开发,体现在集团公司伞下的AIR WATER MECHATRONICS INC.所产氮气PSA的新产品中。
  • 本公司以CMS单位用量的氮产生量(生产效率)为最优先事项,推进氮气PSA的小型化。
  • 除了生产性以外,为了改善空气中的氮回收率(Air/N2),持续研发CMS。
  • 2019年度全球最小的CMS量※1,实现了20Nm3/h、氮气99.99%的氮气PSA (BPN3-100LP)

※1 本公司调查

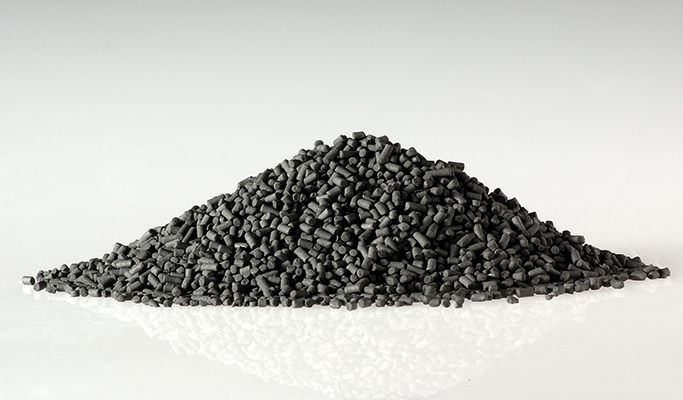

“BELLFINE® MG” 商品介绍

BELLFINE® MG” 商品介绍
  • 1989年,以本公司开发的酚醛树脂《BELLPEARL®》为起始原料,开发了CMS《BELLFINE®MG》。
    采用这些的本公司氮气PSA,以国内市场为中心,累计销售业绩在3000台以上。
  • “从原料(CMS)到装置(PSA)”都以一贯的“做好产品”为宗旨,进行大力度产品开发是我司的特点。

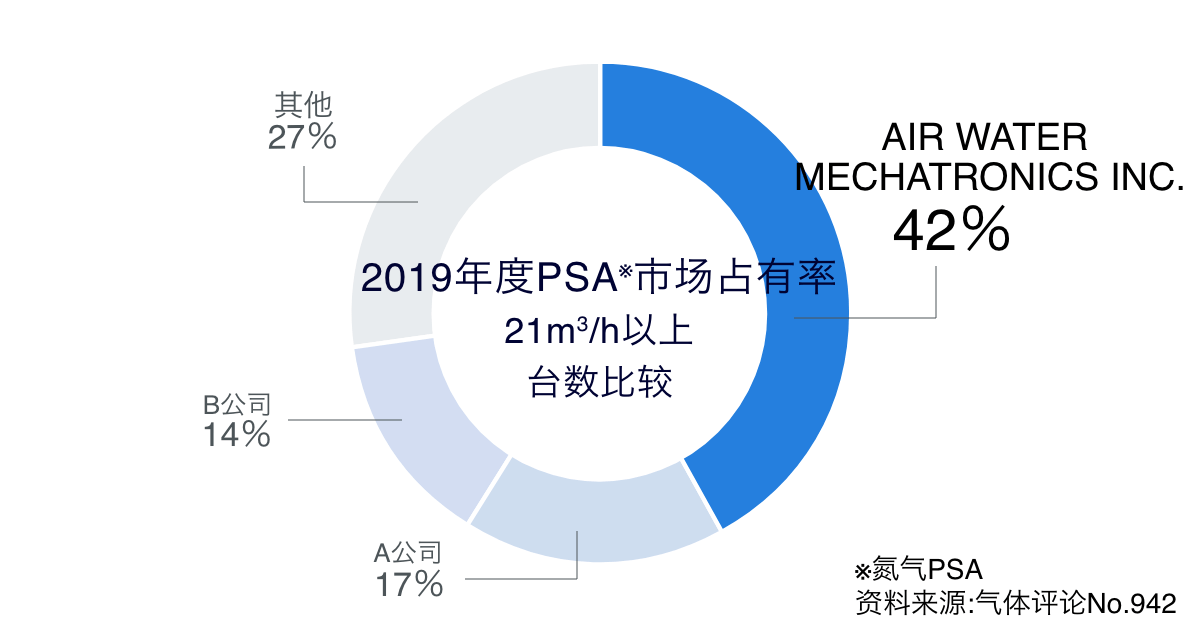

  • 伴随着约30年的历史,产品数量也在增加。应对众多客户的需求而诞生的、集团公司伞下AIR WATER MECHATRONICS INC.所产氮气PSA于2019年获得日本国内市场占有率第一。
  • 根据氮气PSA的性能、用途提出适合的CMS。

BELLFINE® 的特点

①生产效率

  • 正在最优先开发减少填充到氮气PSA中的CMS使用量。加之氮收率也高,节能设计。
  • 适用于中型(100Nm3/h or less)以下的氮气PSA。 能让装置更紧凑小巧,从而区别于其它氮气PSA。
  • 集团公司伞下AIR WATER MECHATRONICS INC.的最新机型比旧机型减少了40%的CMS使用量。

②耐久性

  • 日本制造的CMS,强度、耐久性优异。
  • 以向氮气PSA的填充方法和耐久性等长年积累的技术经验持续改善品质。
    已通过ISO9001、14001认证(本公司防府工厂)

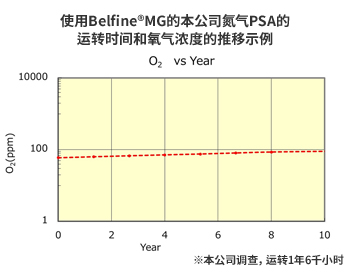

  • BELLFINE®MG对氮气PSA运行中的性能下降具有耐久性。
  • 集团公司伞下AIR WATER MECHATRONICS INC.的氮气PSA在妥善的维护下,大多数有10年以上的运转实绩。
Durability

更小,更节能

开发主体为「世界CMS使用量最少,节能的PSA」。
由此实现PSA装置的节省空间及节能。
小型化和制氮量的提升能减低成本。

开拓目前未能考虑导入PSA装置的新用户。

[ 考虑使用举例 ]
①设置场所狭窄,无法采用。
②安装场所高度低,无法采用。
③通道狭窄,无法搬入。
④装置原始成本过高。

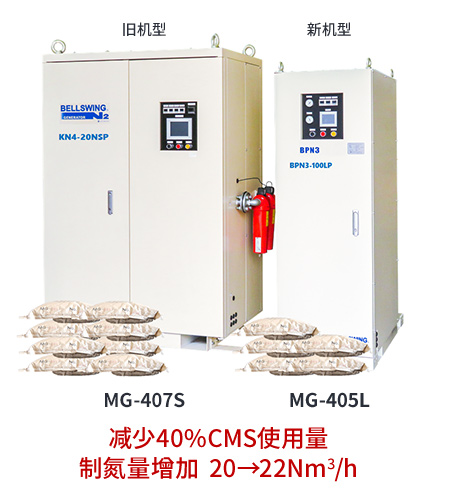

※右边的照片是集团公司伞下AIR WATER MECHATRONICS INC.的新旧产品比较。
适用11KW压缩机、氮气纯度99.99%
制氮量 旧20Nm3/h 新 22Nm3/h

Make it Smaller and More Energy Saving
BELLFINE®MG 性能表

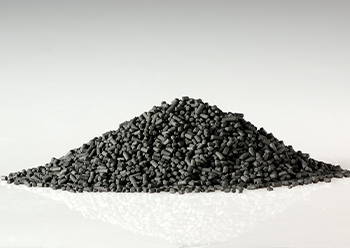

什么是分子筛碳?(Carbon Molecular Sieves CMS)

  • 是用于分离空气中的氧气和氮气以及从几种混合气体中分离成分的特殊吸附材料。
  • 通过精密控制碳素体上形成的细孔,可以筛选(分离)分子直径稍有不同的气体。
  • 爱沃特高能化工株式会社制造销售用于从空气中分离氮气的氮气PSA的吸附材料。

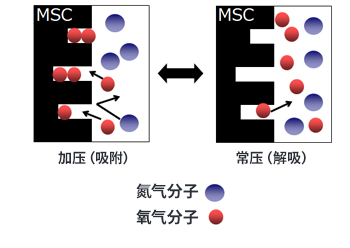

空气分离(氮气PSA)用CMS的原理

  • 吸附材料上有无数微细的细孔。周围的空气加压后,分子直径小的氧分子会迅速被细孔吸附,因此残留的氮气能够分离。
  • 即使细孔充满了氧分子,仅需使周围的压力恢复到大气压力,就可以使氧分子脱离吸附。

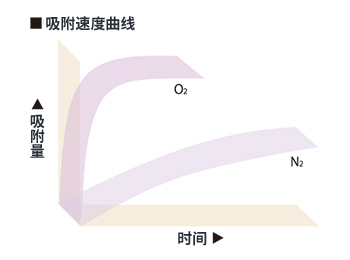

关于吸附特性

CMS具有对氧和氮的吸附速度差异非常大的特点。
用这种吸附速度差分离空气的氮气PSA被称为速度分离型的PSA。

Adsorption characteristics of CMS

常见问题

请告诉我销售价格。

因产品和数量而异。敬请垂询。

会吸附除氧气以外的气体吗?

CMS吸附空气中的二氧化碳和水分。

请告诉我使用多少CMS比较好。

CMS量会因氮气产生量、纯度、供给的空气量(压缩机的空气量)等而变化。敬请垂询。

本公司以产生99.99%的氮气所需的每CMS重量的氮气量为指标。
例如,氮气99.99%的氮产生量为100 (Nm3/h/t)时,产生100m3/h的氮气(纯度99.99%)需要1t (1000kg)的CMS

请告诉我应该使用多大的空气(压缩机)。

根据氮气产生量、纯度、CMS使用量而变化 敬请垂询。

本公司使用的是收率(Air/N2和N2/Air)的指标。例如,氮气99.99%的收率(Air/N2)为4.0时,产生30Nm3/h的氮气所需的空气计算公式为30×4.0-120Nm3/h。

实际选择压缩机取决于温度等各种条件,敬请垂询。

可以用于氧气PSA吗?

不能用于氧气PSA。是优先吸附空气中氧气的氮气PSA用吸附材料。

可以用于精制甲烷吗?

是的。可用于从二氧化碳和甲烷的混合气体中除去二氧化碳的PSA。

请告诉我可以使用的温度范围。

推荐5℃~35℃。 其他的温度敬请垂询。

有长期保管的使用期限吗?

交货后,建议尽快填充到氮气PSA中。 保管时,请避开高温潮湿,用密闭容器保管。

有使用条件等吗?

有每个产品的推荐条件。 如果您告诉我条件(氮气纯度、数量、环境温度、空气压力等)的话,我公司会提出建议。

BELLFINE MG的强度是多少?

用BELLFINE MG的代表值测量活性炭的硬度(JIS K 1474)时在95%以上。因型号而异,敬请垂询。

可以出口使用了BELLFINE MG的氮气PSA吗?

集团公司伞下AIR WATER MECHATRONICS INC.制造的PSA出口至中国、越南、泰国、菲律宾、印度尼西亚等地。

BELLFINE MG的HS代码是什么?

“3802.10”( 活性炭)。

是否可以颁发特定原产地证明(根据双边协定采取免税措施)吗?

本公司作为生产厂家,可以委托公共机构发行证书。
每次都处理,敬请垂询。
